Узел насосно-смесительный с нижним подключением VIEIR VR232

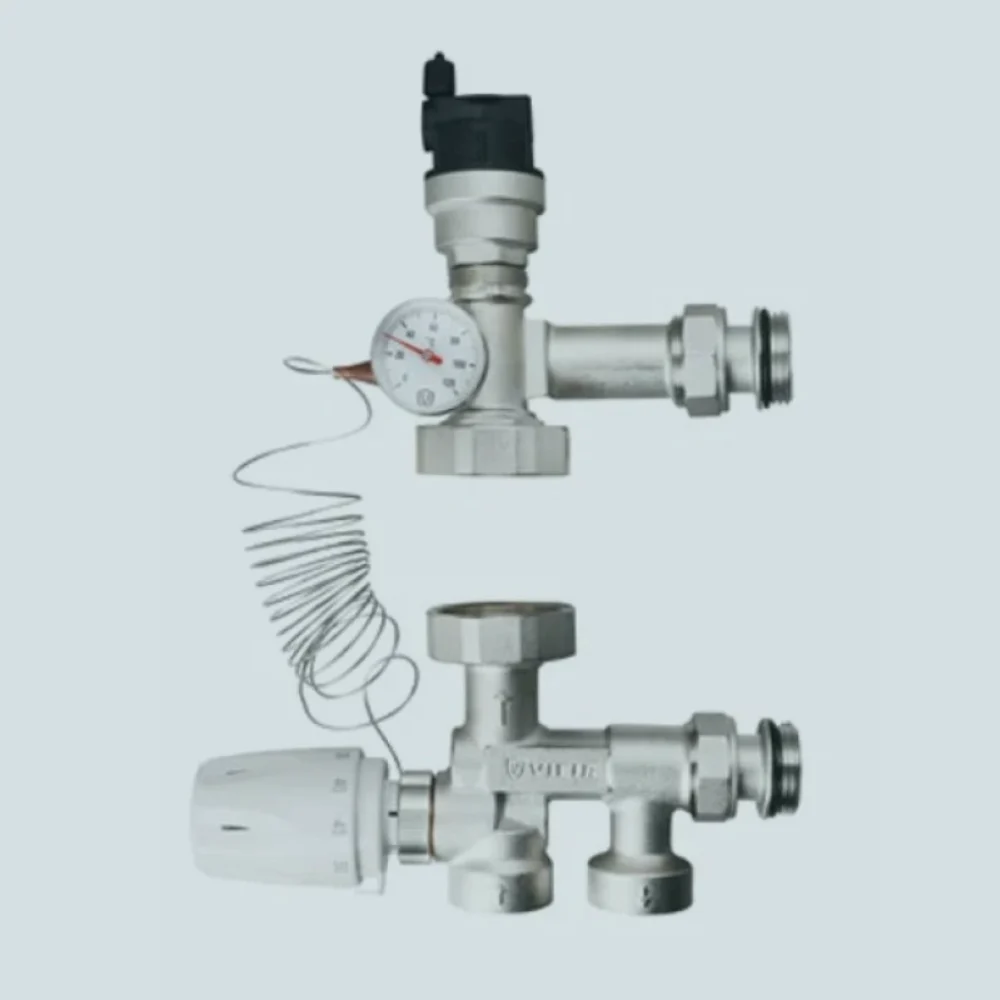

Узел коллектора насосно-смесительный (без насоса) VIEIR VR232 (латунь, 1″ НР / 1½″ ВР)

Насосно-смесительный узел VIEIR VR232 — это устройство, предназначенное для регулирования и автоматического поддержания заданной температуры теплоносителя во вторичном циркуляционном контуре систем водяного тёплого пола, тёплых стен, обогрева теплиц и открытых площадок. Узел обеспечивает поддержание заданной температуры и расхода теплоносителя, а также позволяет регулировать эти параметры в зависимости от требований пользователя. Изделие поставляется без циркуляционного насоса. Монтажная длина применяемого насоса может быть 130 мм или 180 мм. Узел может быть установлен как слева, так и справа от обслуживаемого коллекторного блока.

Основные характеристики

Особенности монтажа

• узел может быть установлен как слева, так и справа от коллекторного блока;

• перед установкой выбрать подходящий циркуляционный насос с монтажной длиной 130 мм или 180 мм (насос в комплект не входит);

• подсоединить узел к коллектору через полусгоны 1″ G;

• подключить накидную гайку 1½″ G к выбранному насосу;

• установить термостатическую головку или электротермический привод на клапан (резьба М30×1,5);

• при монтаже обеспечить герметизацию всех резьбовых соединений (лён с пастой, FUM-лента или нить-герметик);

• после установки заполнить систему теплоносителем, удалить воздух и проверить герметичность;

• произвести настройку требуемой температуры во вторичном контуре (диапазон 20–60 °C).

Итог

Узел коллектора насосно-смесительный (без насоса) VIEIR VR232 — это латунное устройство для регулирования температуры теплоносителя в системах тёплого пола, тёплых стен, обогрева теплиц и открытых площадок. Рабочее давление — 0,8–10 бар, максимальная температура — 90 °C. Подходит для насосов с монтажной длиной 130 или 180 мм. Диапазон настройки вторичного контура — 20–60 °C (точность ±3 °C). Устанавливается слева или справа от коллектора.
