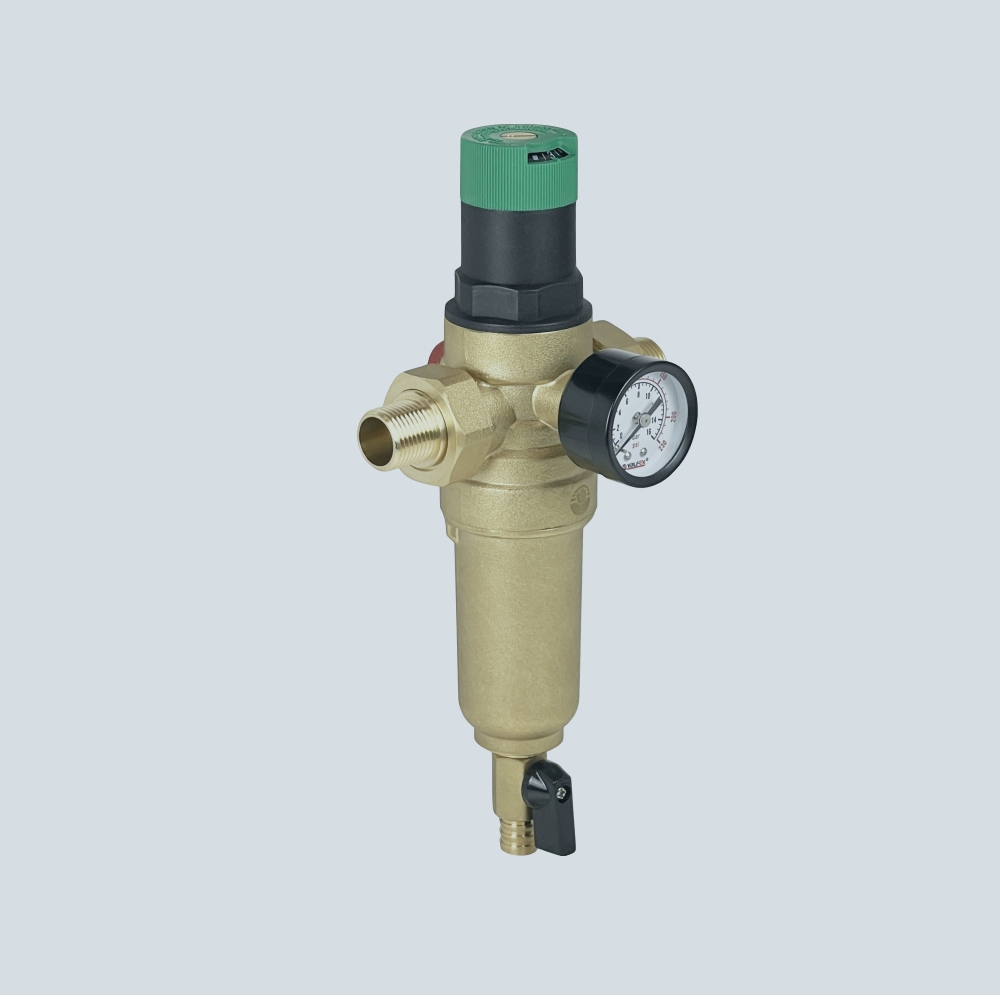

Фильтр промывной с редуктором давления (1/2″, 3/4″, 1″)

Фильтр промывной с редуктором давления (1/2″, 3/4″, 1″)

Промывной фильтр с редуктором давления предназначен для очистки потока от механических примесей и одновременной стабилизации давления в системах водоснабжения, отопления и других трубопроводах. Устройство сочетает функции фильтрации, защиты оборудования и регулировки давления в одном корпусе.

Фильтр эффективно задерживает песок, ржавчину, окалину и другие нерастворимые частицы, предотвращая повреждение сантехники, смесителей, бытовой техники и арматуры.

Назначение и область применения

• системы холодного и горячего водоснабжения;
• системы отопления;
• системы сжатого воздуха;
• магистрали масла и жидких углеводородов;
• защита сантехнического и насосного оборудования.

Принцип работы

Фильтр выполняет двухступенчатую очистку потока:

• первая ступень задерживает крупные загрязнения;
• вторая ступень обеспечивает более тонкую очистку.

Встроенный редуктор давления автоматически поддерживает стабильное выходное давление. Работа осуществляется по принципу балансировки усилия мембраны и регулировочной пружины:

• при повышении давления клапан прикрывается;
• при снижении — открывается;
• давление на выходе поддерживается на заданном уровне.

Это позволяет защитить трубопровод и подключенное оборудование от гидроударов и скачков давления.

Основные характеристики

Параметр	Значение
Назначение	очистка и стабилизация давления
Материал корпуса	латунь
Максимальное рабочее давление	16 бар
Максимальная рабочая температура	+110°C
Размер ячейки фильтра 1 ступени	1000 мкм
Размер ячейки фильтра 2 ступени	250 мкм
Манометр	0–10 бар
Гарантия	3 года

Размеры и варианты подключения

Артикул	Размер резьбы со штуцером	Размер резьбы без штуцера
VF.382.RL.012 / JH157	1/2″ НР	1/2″ ВР и 3/4″ НР
VF.382.RL.034 / JH159	3/4″ НР	3/4″ ВР и 1″ НР
VF.382.RL.100	1″ НР	1″ ВР и 1 1/4″ НР

Такая конструкция делает подключение более универсальным и позволяет адаптировать фильтр под различные типы трубопроводов и фитингов.

Как монтируется фильтр

• устанавливается по направлению потока воды (указано стрелкой на корпусе);
• монтаж выполняется на горизонтальном участке трубопровода;
• колба фильтра должна быть направлена вниз;
• для обслуживания рекомендуется установка запорных кранов до и после фильтра;
• манометр позволяет контролировать давление после редуктора;
• промывка выполняется через сливной узел без демонтажа устройства.

Преимущества

• 2 в 1 — фильтрация и регулировка давления;
• Защита оборудования от механических примесей и гидроударов;
• Промывная конструкция — очистка без разборки;
• Латунный корпус — прочность и устойчивость к коррозии;
• Высокая температурная стойкость;
• Универсальное подключение;
• Контроль давления с помощью манометра.

Итог

Промывной фильтр с редуктором давления — это надежное решение для защиты трубопроводов и оборудования от загрязнений и перепадов давления. Устройство обеспечивает стабильную работу инженерной системы, продлевает срок службы сантехники и упрощает обслуживание.
