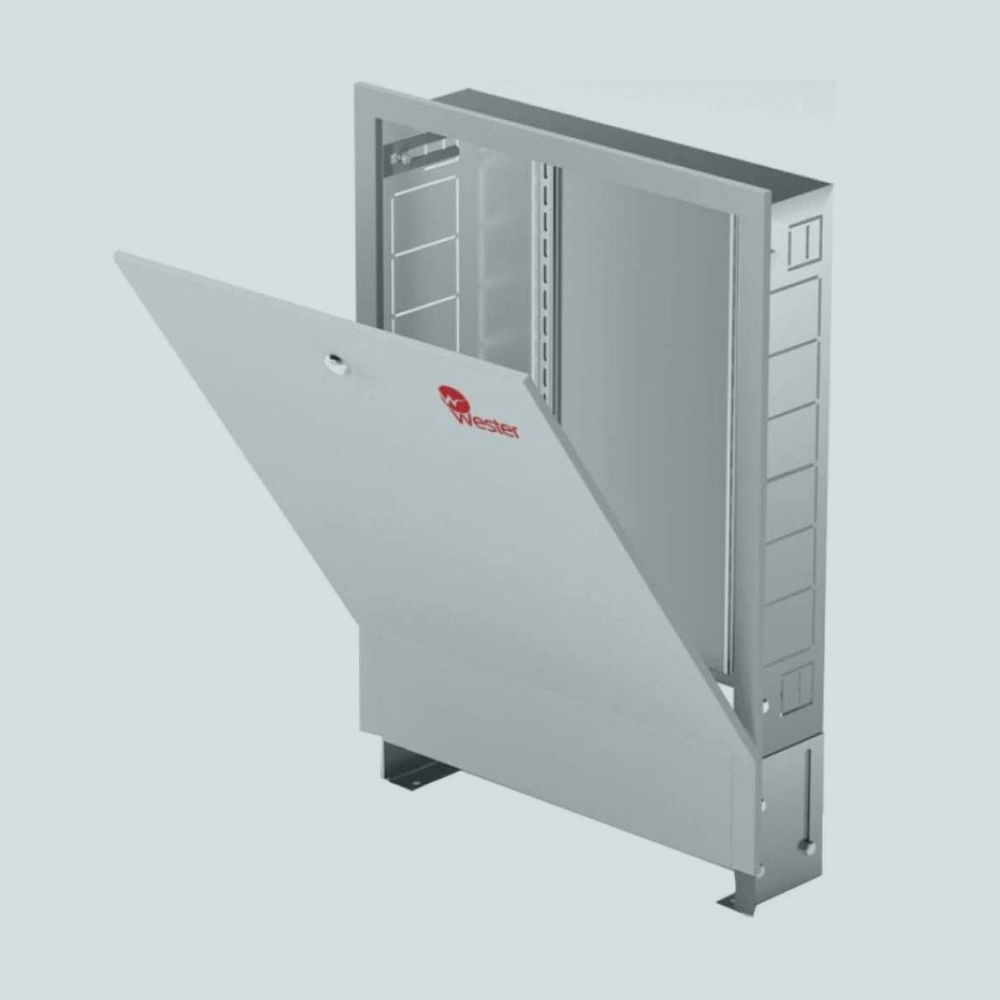

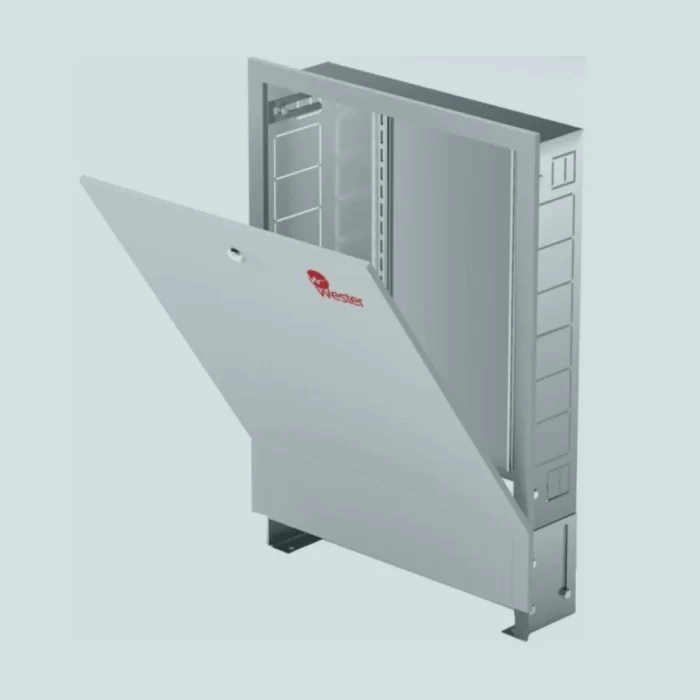

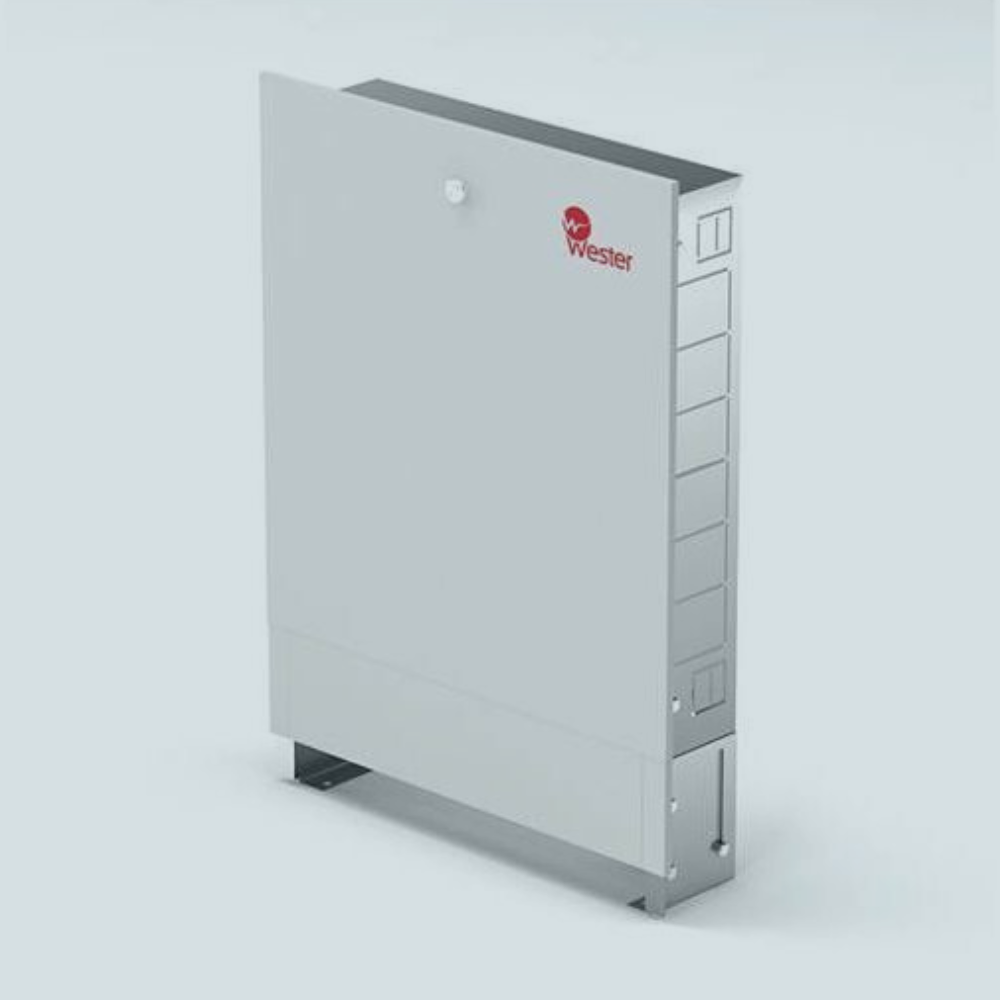

Шкаф коллекторный внутренний WESTER ШРВ (ширина: 450 – 1300 мм)

Шкаф коллекторный внутренний (встраиваемый) WESTER ШРВ

Предназначен для монтажа в него распределительных коллекторов для систем отопления и водоснабжения, насосно-смесительных узлов, малых тепловых пунктов и станций поквартирного учета тепла и расхода воды. Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Не окрашенные детали шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки – 60 мм. Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.

УСЛОВИЯ МОНТАЖА И ЭКСПЛУАТАЦИИ

• Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.
• Монтаж шкафа осуществляется путем его крепления к полу с помощью отверстий в выдвижных ножках.
• В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для подсоединения трубопроводов к коллекторам систем отопления и водоснабжения.
• Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
• Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
• Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
